Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Mar 7 Fév - 13:19

Voilà un 4x4 que l'on est moins habitué à voir sur les forums.
Si j'adore aller jouer dans la boue, j'aime beaucoup également le sable, c'est pourquoi,j'ai deux 4x4
ce qui me coûte la peau du c.l mais bon, on ne vit qu'une fois.
J'en suis à mon 7ème raid et je repars en Octobre au Maroc, je crois que j'ai choppé le virus Cool

En images la préparation du gros, c'est un tuto que j'avais fait pour un autre forum:

Ce Toy est de 1993 avec 214 000 kms au compteur . C'est une version VX avec boite automatique.
Je ne voulais pas de boite auto car je disais que c'était pour les vieux et pas terrible pour faire du raid.
Hé bien j'avais faux sur toute la ligne. C'est un régal sur la route et quand je descends au Maroc, j'ai 1700 kms
à faire pour descendre de Bretagne et sur les pistes et dans les dunes, la boite auto, c'est le top !!!!

Equipement:

Par choc avant et arrière Freeways
Snorkel avec filtre cyclonique
Blindage alu de 8 mm moteur + boite de tranfert
protection latérale
Kit de rehausse + 5 ressorts Dobinson et amortisseurs OME
Pneus BFG
Sortie latérale inox

Préparation moteur:

Came LDA
Réglage pompe à injection
Réglage pression de turbo montée à 1,1 bar
Intercooler

Et maintenant place aux photos:

Le gros dans son jus quand il est arrivé à la maison

[/url]






Dernière édition par Jojo4x4 le Mar 7 Fév - 18:19, édité 2 fois

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Mar 7 Fév - 13:21


Etant donné que mon 80 était destiné au raid, il a subi quelques modifications.

Les deux par choc en attente d'être montés:

Je sais c'est le bordel dans ce garage:

Dépose du par choc avant:

Dépose du treuil mécanique qui ne fonctionnait plus et qui pesait le poids d'un ane mort

Mise en place du par choc avant, il a un autre look non?

Mise en place du par choc arrière, il manque sur la photo le porte roue et le porte jerrycan.

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Mar 7 Fév - 13:22

La suite:

Les voilà:

Le snorkel est en place:

Comme je le trouvais tristounet, j'ai peint les entourages d'ailes et les bas de caisse:


Ensuite j'ai remplacé les jantes alu par de la modular chromée:


Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Mar 7 Fév - 13:23

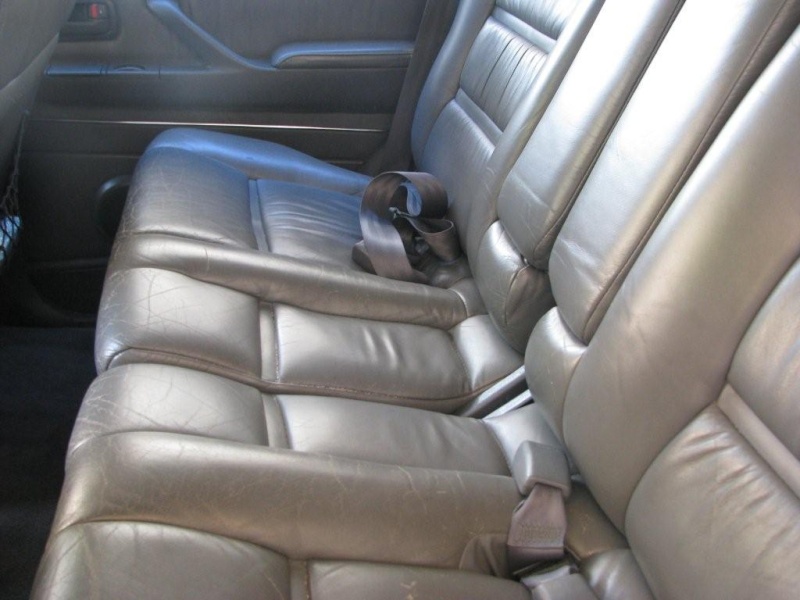

Aménagement intérieur:

Un meuble tout simple:



Mise en place d'un filet sous le toit:

+ un petit frigo Waeko pour avoir de l'eau fraîche à mettre dans le pastis

1 GPS Garmin 278C avec la cartographie du Maroc:

1 transfo pour recharger tout en roulant:

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Mar 7 Fév - 13:25

Ensuite assemblage d'une galerie alu livrée en pièce détachées :

Et voilà le 80 prêt à partir pour le Maroc, nous partions le lendemain:

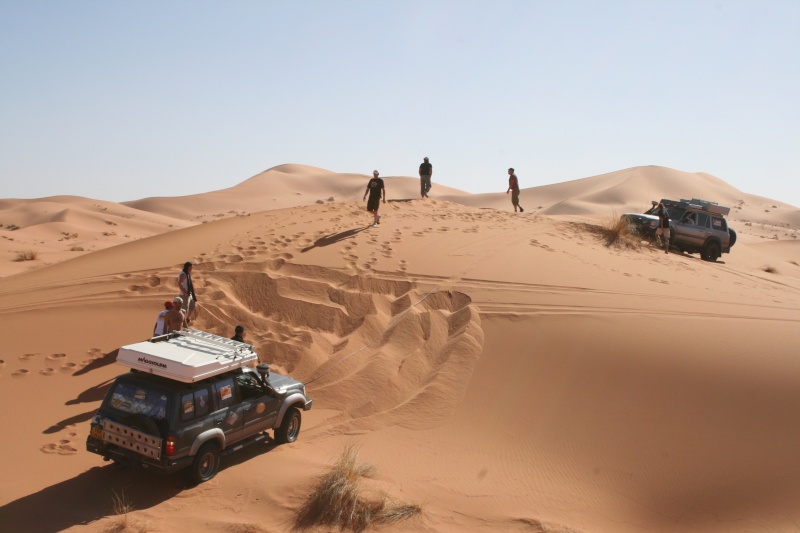

Le 80 sur son terrain de jeu dans l'erg Chéggaga:


Depuis, il y a eu d'autres modifications, changement des roues complètes par une taille plus grande,
plus de galerie mais une tente de toit, modification du meubles ..... je fais le tri de mes photos et je
vous montre ça.

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Ven 10 Fév - 19:54

Mise en place d'un intercooler à plat sur le moteur car avec le radiateur d'eau, celui de la clime et
de la boite auto, il n'y avait plus de place devant.





[img]http://i41.servimg.com/u/f41/14/01/05/64/pict0030.jpg[/
img]

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Ven 10 Fév - 19:55

J'ai également changé les roues, je suis passé sur de la jante alu racer et en pneus,
j'ai pris une taille au dessus, je suis en 285x75x16 toujours en BFG All Terrain, il a pris de la hauteur.





Comme les pneus sont plus grands, on ne voit plus mon feu côté droit:


J'ai monté des feux à leds dans le par choc arrière mais bonjour pour découper à la scie cloche le pc, j'ai bousiller deux perceuses.


Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Ven 10 Fév - 19:57


Encore un investissement, une tente de toit, achat que je ne regrette pas :agah:
C'est une Maggio 160, ça fait grand sur le toit et un peu de poids car elle pèse 70 kgs
mais qu'est ce que l'on dort bien dedans y compris par vent fort :2(5):







la caravane dépliée:



Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Ven 10 Fév - 20:00


Et pour finir la présentation de mon BB, quelques photos du meubles qui reste très simple.

Au début, sans tente de toit dans le 80:



Le même meuble mais dans le Patrol toujours sans tente de toit avec tout le couchage à l'intérieur ce qui
nous prenait beaucoup de place et le 61 était un cour:



Le meuble dans le 80 mais non rehaussé mais avec tente de toit:


Pratique la porte du hayon sur le 80:


Meuble rehaussé, une case pour chaque chose, très pratique et une étiquette plastifiée affichant
le contenu de chaque caisse, très pratique quand il faut retrouver le petit matériel pour bricoler en cas de panne



Voilà, le reportage de mon HDJ 80 est terminé. merci à ceux qui auront consulté ce post et il n'est
pas interdit de mettre des commentaires. tongue

Jojo Cool

Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  JEROKEE le Ven 10 Fév - 21:45

tout sinplement WAW

JEROKEE

Messages: 902
Réputation: 46
Date d'inscription: 04/02/2012
Age: 24
Localisation: FALLERON

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Ven 10 Fév - 23:34

JEROKEE a écrit:tout sinplement WAW

Merci Jerokee, c'est sur que c'est un beau jouet et le 4L2 est un moteur puissant avec
du couple à revendre. Ce 4x4 me donne beaucoup de plaisir en raid et où je prends
vraiment mon pied, c'est dans les dunes où il est vraiment impressionnant .
Tu arrives au pied de la dune et là tu te dis que ça ne montera jamais mais c'est comme
en franchissement, tu as envie d'essayer et tu te dis on verra bien et quand tu arrives en haut,
tu te dis que :


le sable c'est le pied






Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

slt

Message  malone le Sam 11 Fév - 8:56

slt jojo ta pas des foto ou t rester planter un peut qu on voit comment sa fait ? cheers HIHIHI

malone

Messages: 172
Réputation: 5
Date d'inscription: 03/02/2012
Age: 41
Localisation: saint urbain

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Sam 11 Fév - 11:54

malone a écrit:slt jojo ta pas des foto ou t rester planter un peut qu on voit comment sa fait ? cheers HIHIHI

Tu as envie de voir ce que ça donne les plantages dans le sable !!!! Very Happy
C'est pour pouvoir te payer ma tronche ensuite Sad Razz

Ce qu'il faut savoir c'est que le sable est très piégeur et principalement dans
les dunes, c'est aussi dangereux que dans le franchissement, tu as vite fait
de te retrouver sur le toit et les occasions ne manquent pas. le sable est plus porteur
le matin, en journée avec la chaleur, + de 50° en plein soleil, tu plantes sans arrêt.
Après il te faut pelle, plaques, huile de coude, sangle et bonne humeur.

J'ai des copains qui ont fait un toit au Maroc en Mai 2011 avec un Toyota KZJ 95,
le 4x4 mort, heureusement pas de blessé.



Quelques photos de plantage avec mon 80:

Là c'était sur les plages blanches au Maroc en Mai 2010:





Jojo4x4

Messages: 382
Réputation: 7
Date d'inscription: 06/02/2012
Age: 56
Localisation: Le Pellerin près de Nantes

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  diablotin4x4 le Sam 11 Fév - 12:59

c est clair que ça doit etre dur a degager

en tout cas tu nous fait une super presentation de ce hdj merci pour ces belle image

diablotin4x4
Admin

Messages: 548
Réputation: 35
Date d'inscription: 03/02/2012
Age: 36
Localisation: st christophe du ligneron 85670

Revenir en haut Aller en bas

Re: Présentation du HDJ 80 de Jojo

Message  Jojo4x4 le Sam 11 Fév - 15:43

Merci Michel et pour faire plaisir à Malone, encore quelques photos de plantage dans le sable.
Si on reste dans les bourbiers par chez nous, dans le sable, c'est pareil et parfois encore plus dur
à sortir car nos gros avec tous le matériel tournent entre 3T2 et 3T5. (Tente de toit, réserve d'eau
,réservoir supplémentaire de carburant, outillage, pièce de rechange, la cantine ......)
C'est pourquoi je dis toujours au gars que ce n'est pas la peine d'insister sinon tu te retrouves posé
sur les deux ponts et après bonjour pour sortir le 4x4.

Voici une mauvaise expérience pour moi, dans un devers pale la dune a cédé sous le poids du 80 et j'ai bien
failli faire un toit. Merci aux 3 blocs du 80 qui m'ont permis de faire riper le gros dans le sens de la pente
et de me laisser descendre dans le trou, tout cela en photos: Very Happy
J'avais demandé à un copain de m'assurer à l'avant avec son treuil.
Regardez comment j'ai retourné le sable pour me dégager. Shocked Le sable était très fin, de la farine Razz
